主要技術參數

●交流電流輸出

輸出精度   DJC-100：0.5級

相電流輸出（有效值）     0～40A

三并電流輸出（有效值）   0～120A

相電流長時間允許工作值（有效值） 10A

相電流大輸出功率               420VA

三并電流大輸出時大輸出功率   900VA

三并電流大輸出時允許工作時間   10s

頻率范圍（基波）   20～1000Hz

諧波次數           1～20 次

 ●直流電流輸出

輸出精度   0.5級

電流輸出   0～±10A / 每相，0～±30A / 三并

大輸出負載電壓   20V

●交流電壓輸出

輸出精度   DJC-100：0.5級

相電壓輸出（有效值）    0～120V

線電壓輸出（有效值）    0～240V

相電壓/線電壓輸出功率    80VA / 100VA

頻率范圍（基波） 20～1000Hz

諧波次數         1～20次

●直流電壓輸出

輸出精度   0.5級

相電壓輸出幅值   0～±160V

線電壓輸出幅值   0～±320V

相電壓/線電壓輸出功率   70VA / 140VA

 ●開關量及時間測量

	DJC-100	備注
開關量輸入	7路	空接點：   1～20mA，24V 電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
開關量輸出	2對	DC：220V／0.2A；AC：220V／0.5A
時間測量	測量范圍0.1ms ～ 9999s    測量精度0.1mS



●控制數字信號處理器微機

本裝置采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。

 ●D/A轉換和低通濾波

采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性。

由于D/A分辨率高和擬合密度高，波形失真小，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證高的精度。

●電壓、電流放大器

各相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。

功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟件限時啟動，限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。

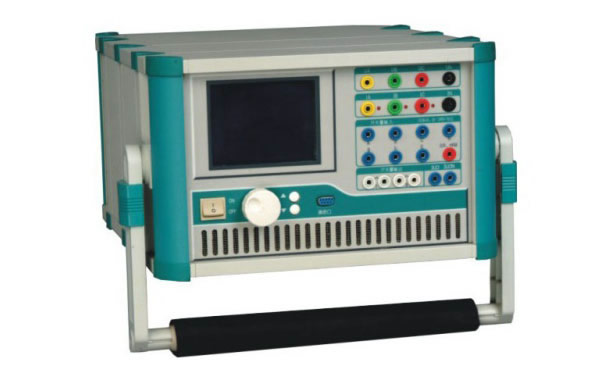

●液晶顯示及旋轉鼠標操作

裝置采用320×240點陣高分辨率蘭色背光液晶顯示屏作顯示器。試驗的全過程及試驗結果均在顯示屏上顯示，全套漢字化操作界面，清晰美觀。操作控制由旋轉鼠標和兩個按鍵進行，全部數據及試驗過程均由旋轉鼠標在顯示屏上設定。操作簡單方便，極易掌握。

●專用直流電源輸出

裝置在機箱底板上裝設有一路專用可調直流電源輸出，分 110V 及 220V 兩檔，可作為現場試驗輔助電源。為該電源還設置了一個電位器，可在 80％－110％ 范圍內調節。該電源額定工作電流1.5A，可作為保護裝置的直流工作電源，也可作為跳合閘回路電源。該電源如過載或短路，將燒壞相應保險（2A／250V），此時更換此保險管即可。
